TARCON C90
El discriminador horario digital modelo TARCON C 90 UNIVERSAL - T, es un equipo basado en microprocesadores preparado para el control de las tarifas eléctricas. Un instrumento de alta fiabilidad y precisión.

Este equipo de fácil manejo permite la programación de los horarios correspondientes a cada tipo de discriminación horario, así como las fechas de cambio horario anual.

El esquema de conexionado está adaptado para poder efectuar todas las combinaciones posibles en la conmutación de tarifas Punta, Llano y Valle correspondientes a cada tipo de dirscriminación horaria.
PRESTACIONES
Tipos de Discriminación horaria admitidos:
Admite la programación de los siguiente tipos de discriminación horaria:
Tipo 0 Tarifa nocturna.
Tipo 2 Doble tarifa.
Tipo 3 Triple tarifa.
Tipo 4S Triple tarifa semanal con discriminación de sábados y domingos.
Tipo 4A Triple tarifa anual con discriminación de sábados, domingos y festivos.

Horarios:
Los horarios correspondientes a cada tipo de discriminación horaria seleccionada son totalmente programables por el usuario, sin necesidad de utilizar ninguna herramienta ni accesorio externo al propio discriminador horario.

Fechas de adelanto/atraso de hora oficial.
Admite la programación de las fechas y horas de cambio de hora oficial de hasta 5 años, asi como de la posibilidad de anular dicho adelanto/atraso.

Esquema de contacto.
Admite cualquier combinación de tarifasm dado que la salida de contactos de accionamiento se efectua mediante contactos conmutados.
Incorpora también contacto para accionamiento de maxímetro.

Precisión de reloj.
Todas las maniobras, conmutación de relés, cambio horario y de estación se efectúan con una precisión de centésimas de segundo. La precisión del reloj incorporado es de 50 ppm. Esto supone una precisión de marcha superior a unas décimas de segundo al día no acumulables.

Ensayos y autorizaciones.
El TARCON c 90 UNIVERSAL-T ha sido sometido a las más rigurosas pruebas relacionadas con su funcionamiento, precisión del reloj, comportamiento
a la variación de condiciones ambientales, interferencias, descargas electrostáticas, inmunidad
a campos magnéticos externos, etc. Cumple con la norma CEI 1038 referente a interruptores horarios
y ha sido autorizado por la Dirección General de la Energía mediante Resoluciones de fecha 26 de julio
y 5 de octubre de 1994.
Descripición de la pantalla de trabajo:
1. Indicación de la pantalla de trabajo.
Externamente se tiene una vista a través de la ventana, del estado del discriminador, apareciendo los datos siguientes:

                         11 Ene 01 06:36
                          Jue -I- h:V 		  En la línea superior aparece la siguiente   información:
Fecha del mes (11).
Mes en curso (Enero).
Año en curso (2001).
Hora (06).
Minuto (36).
  En la línea inferior aparece:
Día de la semana (Sábado).
Indicación de la temporada (Invierno).
Tipo de hora (Valle).
  Si en este momento coincidiera con los   minutos 00, 15, 30 ó 45, la pantalla   indicaría además en la línea inferior:
MAX (Accionamiento maxímetro).
  Esta indicación permanece en pantalla
   9 s. cada 15 minutos coincidiendo con    los minutos indicados en el párrafo    anterior.

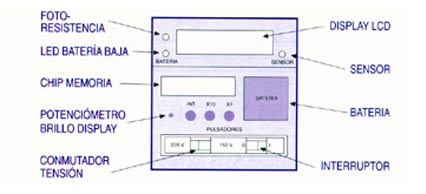

Disposición del TARCON C90 UNIVERSAL-T.
 Sensor
Muestra el contenido de la programación por display cuando se le aplica un haz de luz intenso.

Led Batería (rojo)
Se enciende cuando la carga de la pila desciende por debajo de un valor mínimo. Una vez encendido habrá que reemplazar la pila en los próximos 6 meses. También se encenderá cuando el reloj interno haya sufrido una parada de algunos minutos por avería del mismo o bien por desprogramación.

Fotoresistencia
Autorregula el nivel de iluminación del display en función de la luz ambiental.

Chip de memoria
Contiene el microcontrolador del sistema.		 Batería
Contiene la pila de reserva de marcha. Dicha pila permite conservar la hora del reloj un mínimo de 12 años de permanecer desconectado el TARCON c 90.

Pulsadores
Permiten la programación y puesta en hora del reloj.

Conmutadores de tensión
Conmuta la alimentación a 110 ó 220 V AC.

Interrruptor
Desconecta la alimentación al TARCON c 90.

Potenciómetro
Regula la iluminación media del display.
CARACTERÍSTICAS TÉCNICAS
Tecnología: CMOS bajo consumo.
Tensión Nominal: 110/220 V. 50 Hz.
Consumo: Vacío < 2 VA.
1 relé < 2,5 VA.
2 relé < 3 VA.
Contactos: 10 A 250 V AC 1.
5 A 250 V AC 2.
5 A 30 V DC.
Display: LCD 2x16 caracteres alfanumérico.
Memoria: EPROM, EEPROM no volátil.
Autonomía: > 12 años en ausencia de tensión.
Normativa de ensayo: CE11038.
